脉喷除尘器-脉喷收尘器-脉冲除尘器

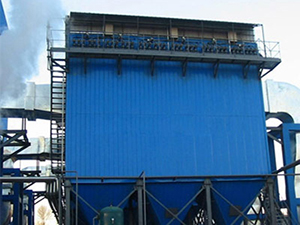

XMC型脉喷收尘器

XMC型脉喷收尘器是一种新型的脉冲布袋除尘器,是我公司引进德国具有上九十年代技术水平的_除尘器进行吸收,并结合中国特点,研制出来的一种新型收尘器。广泛应用于水泥、电力、化工、冶金、钢铁等行业
产地:河北省>泊头市
供应商:泊头市新润环保设备有限公司
技术服务热线:0317-8307761 8307762

XMC型脉喷收尘器详细内容介绍

一、概述
     XMC型脉喷收尘器是一种新型的脉冲布袋除尘器,是我公司引进德国具有上九十年代技术水平的除尘器进行吸收,并结合中国特点,研制出来的一种新型收尘器。该收尘器是采用高压(0.5~0.4MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术。能够从大量超细粉尘(颗粒£5μm,含量³70%以上)的气体中,高浓度(1300g/m3n)的气体中,把99.9%以上的粉尘收集下来。1997年底通过省级鉴定,该收尘器具有国内水平。目前在新的环保标准条件下,不仅广泛用于水泥厂的粉尘治理,而且还广泛用于非金属矿微细粉深加工领域,在电力、化工、冶金、钢铁等行业也有较好的应用前景。
二、构造及工作原理
     1、脉冲布袋除尘器结构
     该设备主要有以下部分组成:
   (1)箱体:包括滤袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。
   (2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。
   (3)灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备(如螺旋输送机)与卸灰阀连接。
      2、工作原理
     含尘气体进入收尘器已扩大的灰斗进行预收尘,通过导流板均布于各条滤袋之间,粉尘阻留于滤袋外表面,为使设备阻力不超过1200Pa,高压气体经电磁阀产生脉喷,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。使用微机自动控制装置,根据粉尘随意调整清灰周期和脉喷时间,使收尘器在一定的嘴里范围内运行。
三、选型
     1、型号说明
     该单机有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8九种规格。具体型号说明如下:
      2、选型参数及选型原则
    (1)除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的量大数值,按略小于技术性能表中的数值为原则,其相对应的收尘器型号,即为所需要的收尘器型号,采用的滤袋根据入口浓度、气体温度、湿度含量确定。
    (2)表中的耗气量为工厂集中供气的情况,如单独使用空气机时,实际的耗气量要增大到表中数值的1.5倍。
    (3)压缩空气耗气量栏中,所提出的耗气量为该型号设备的耗气量。
      3、设备外形及基础见附图,我厂还可根据用户场地情况设计符合用户要求的收尘器。

XMC型脉喷收尘器技术性能表




XMC60-2

XMC60-3

XMC60-4

XMC60-5

XMC60-6

处理风量m3/h

 6000-9500

9500-13000

13000-17000

17000-20000

20000-24000

总过滤面积m2

120

180

240

300

360

过滤风速m/min

0.97-1.3

0.93-1.2

0.90-1.2

0.95-1.1

0.91-1.1

滤袋数量(条)

120

180

240

300

360

除尘器阻力Pa

≤1200

入口浓度g/m3n

≤1300

出口浓度mg/m3n

≤50

喷吹压力(MPa)

0.5-0.7

承受压力Pa

9000

脉冲阀数量 (只)

10

15

20

25

30

耗气量m3/min

0.65

1.01

1.37

1.73

2.09

保温面积m2

35

40

65

77

88

设备重量 kg

5300

6600

8450

10600

12400

所耗功率(KW)

2.2

2.2

5.2

5.2

5.2


XMC型脉喷收尘器技术性能表




XMC70-5

XMC70-6

XMC70-7

XMC70-8

处理风量m3/h

 20000-24000

24000-29000

29000-36000

36000-40000

总过滤面积m2

350

420

490

560

过滤风速m/min

0.95-1.14

1.95-1.15

1.0-1.20

1.1-1.30

滤袋数量(条)

350

420

490

560

阻力Pa

1200

入口浓度g/m3n

1300

出口浓度mg/m3n

≤50

喷吹压力(MPa)

≤0.5-0.7

承受压力Pa

≤9000

脉冲阀数量(只)

25

30

35

40

耗气量m3/min

2.09

2.08

2.10

2.10

保温面积m2

90

98

110

122

设备重量 kg

12600

14500

16800

19500

所耗功率(KW

5.2

5.2

8.1

9.7
